Nel settore ciclo, la ricerca della riduzione degli attriti ha portato all'adozione massiccia di componenti derivati da settori industriali ad altissima velocità. Tra questi, i cuscinetti ibridi con sfere in ceramica sono stati promossi come lo standard definitivo per la massima scorrevolezza.
Tuttavia, un'analisi tribologica e metallurgica condotta sulle reali condizioni di esercizio del movimento centrale evidenzia una realtà meccanica ben diversa: in presenza di elevati carichi impulsivi e ridotti regimi di rotazione, i cuscinetti in ceramica mostrano precisi limiti strutturali.
Al contrario, un sistema con sfere e piste in acciaio trattato ad alte prestazioni rappresenta la soluzione meccanicamente più efficiente e duratura per scaricare a terra la potenza del ciclista.
Il Contesto Operativo del Movimento Centrale
Per comprendere le sollecitazioni in gioco, occorre distinguere tra le condizioni di test in laboratorio e la cinematica della pedalata:
-
Regime di rotazione ridotto: Il movimento centrale opera a frequenze operative ridotte, tipicamente comprese tra 1,0 \Hz} e 2,0 \ Hz}(60 - 120 \ RPM.
-
Carichi elevati e orientamento vettoriale variabile: A differenza delle ruote o della puleggia del cambio, il perno del movimento centrale supporta picchi di carico verticale e torsionale elevatissimi (fino a 1000 - 1500 \ N) durante uno scatto o una salita sui pedali).
-
Flessioni e micro-disallineamenti: La flessione elastica della scatola del telaio e del perno della guarnitura sotto sforzo genera disallineamenti angolari temporanei tra le piste interne ed esterne del cuscinetto.
In questo scenario cinematico, le proprietà dei materiali a contatto determinano direttamente l'efficienza di rotolamento e la vita utile dell'accoppiamento.
Analisi Metallurgica: Durezza, Modulo di Elasticità e Stress di Contatto di Hertz
I cuscinetti cosiddetti "ceramici" per uso ciclistico sono quasi esclusivamente ibridi, composti da sfere in nitruro di silicio (Si_3N_4) racchiuse da anelli/piste di scorrimento in acciaio cromato (tipicamente AISI 52100 / 100Cr6) o acciaio inossidabile.
Il limite intrinseco di questa architettura risiede nel marcato disallineamento delle proprietà meccaniche dei due materiali a contatto:
| Proprietà Meccanica | Sfera in Ceramica (Si3N4) | Pista in Acciaio (100Cr6 / Inox) |
| Durezza Vickers (HV) | \approx 1500 - 1800 \ HV | \approx 650 - 750 \t HV |
| Modulo di Elasticità (Young) | \approx 310 \GPa | \approx 210 \ GPa |
La Pressione di Contatto di Hertz e il Fenomeno dell'Improntamento
In base alla teoria del contatto Hertziano, quando due corpi curvi vengono premuti l'uno contro l'altro, la superficie di contatto si deforma formando un'ellisse di pressione.
Poiché la ceramica possiede un Modulo di Young ed una durezza enormemente superiori all'acciaio, la sfera in Si_3N_4 si comporta come un elemento virtualmente indeformabile. Di conseguenza:
-
La superficie di contatto tra sfera e pista si riduce drasticamente rispetto a un accoppiamento acciaio-acciaio.
-
La concentrazione delle tensioni (stress di Hertz) sulla pista in acciaio aumenta in maniera esponenziale in corrispondenza del punto di carico.
-
Superato il limite di snervamento locale dell'acciaio della pista, si innesca la brinellatura (improntamento plastico) e il micro-pitting (vaiolatura superficiale).
CARICO ELEVATO SUI PEDALI
│
▼
[ Sfera Ceramica (310 GPa) ] ==> Incomprimibile
│
(Superficie di contatto minima)
│
▼
[ Pista Acciaio (210 GPa) ] ==> Concentrazione di stress (Hertz)
e micro-deformazione plastica
Sotto l'azione dei carichi impulsivi del ciclista, la sfera in ceramica incide progressivamente le piste di scorrimento in acciaio. La scorrevolezza "a vuoto" garantita dall'assenza di viscosità iniziale cede il passo a un aumento dell'attrito volvente e radente non appena il cuscinetto viene messo sotto carico dinamico.
I Limiti della Ceramica sotto Flessione Torsionale
I micro-disallineamenti indotti dalle flessioni del telaio mettono ulteriormente in crisi il cuscinetto ibrido. La rigidità della sfera ceramica non tollera la minima variazione dell'angolo di contatto: anziché distribuire il carico sul canale di rotolamento, la sfera preme con forza contro i bordi della pista, accelerando il degrado strutturale del canale e generando rumorosità meccanica e vibrazioni.

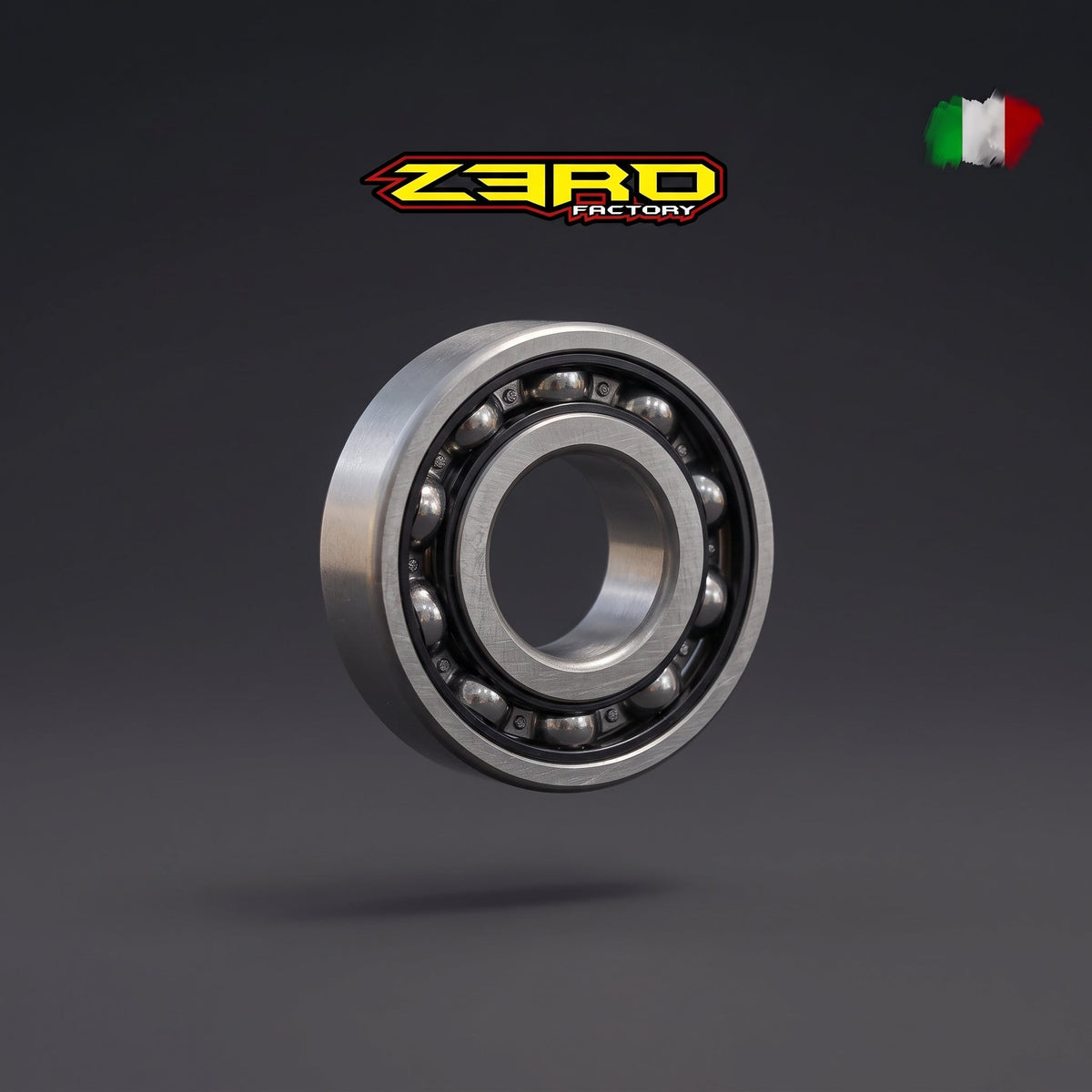

La Soluzione Ingegneristica ZeroFactory: Acciaio Trattato ad Alte Prestazioni
Per eliminare la criticità del disaccoppiamento di durezza, ZeroFactory adotta un approccio integrato focalizzato sul perfezionamento tribologico dell'accoppiamento Acciaio-Acciaio.
L'applicazione di trattamenti superficiali molecolari proprietari sull'acciaio consente di intervenire direttamente sui fattori di attrito senza alterare la risposta elastica dell'assieme:
-
Integrità Strutturale dell'Accoppiamento (Omogeneità Elastica): Sfere e piste condividono lo stesso modulo di elasticità (210 \ GPa). Sotto carico elevato, la sfera in acciaio si deforma microscopicamente in modo reversibile (deformazione elastica di Hertz), ampliando la superficie di contatto e distribuendo la pressione in modo omogeneo su tutta la pista.
-
Abbattimento dell'Attrito Superficiale: Il trattamento ZeroFactory riduce il coefficiente di attrito radente e volvente delle superfici in acciaio a valori paragonabili o inferiori a quelli della ceramica lucidata, mantenendo il film di lubrificazione stabile anche sotto forte pressione spazzante.
-
Resistenza ai Carichi Impulsivi: Assenza totale di attrito da intaglio o improntamento delle piste, anche durante picchi di potenza superiori a 1000 \ Watt.
Conclusione: La Reale Condizione di Vantaggio Meccanico dell'Acciaio
In ingegneria meccanica, la massima efficienza di un sistema non si ottiene spingendo all'estremo la durezza di un singolo componente, ma ottimizzando il comportamento dell'intero accoppiamento dinamico nelle sue reali condizioni di lavoro.
La presunta superiorità della ceramica si rivela un'illusione da laboratorio: efficace quando le forze in gioco sono minime e i regimi di rotazione elevatissimi, ma strutturalmente penalizzante nell'architettura di un movimento centrale soggetto a flessioni e carichi impulsivi.
La reale condizione di vantaggio meccanico dell'acciaio trattato ZeroFactory risiede nella sua capacità di deformarsi elasticamente sotto stress per poi recuperare la forma ideale senza scalfire la pista.
Laddove la ceramica concentra le tensioni e incide l'acciaio compromettendo la scorrimento, l'accoppiamento acciaio-acciaio trattato dissipa le pressioni di contatto, azzera l'usura localizzata e garantisce un rendimento meccanico costante. Il risultato è una scorrevolezza reale, fluida e misurabile proprio quando ne avete più bisogno: sotto il massimo sforzo, pedalata dopo pedalata.
Le nostre pillole tecniche nascono per aiutarvi a fare scelte di acquisto più consapevoli e aumentare la conoscenza tecnica dei materiali .
Christian
